ABOUT US
關于微組
深圳市微組半導體科技有限公司成立于2017年，是上市公司易天股份控股子公司。專注于全自動微米級高精度微組裝設備的研發，集設計、生產和銷售、服務為一體的半導體微組裝設備專業制造商。產品應用領域：傳感器組裝，光器件光模塊組裝，混合集成電路組裝，微波器件組裝，醫療/安防探測器成像模塊組裝，Mini LED貼裝及返修等。公司始終堅持自主研發，品質至上的理念，獲得發明專利、實用型專利和軟件著作權共60余項，通過ISO9001質量管理體系認證，獲得中國創新創業優秀企業稱號。
CONTACT
聯系我們
客戶留言
描述：
Product Center
產品中心

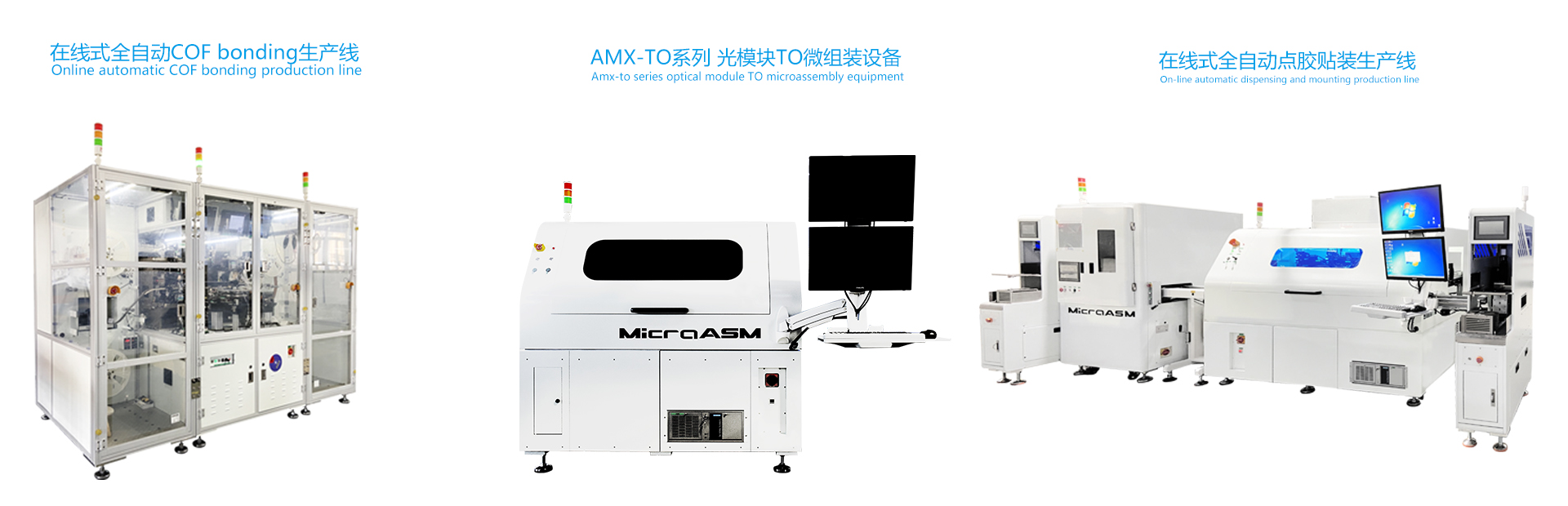

微組MicroASM AMX 全功能粘片機
AM-X平臺是一套完整的微組裝系統，其核心模塊集成了高精度貼裝系統，預固定系統和生產數據分析三個部分。采用微米級龍門雙驅結構可方便組成在線生成系統。 可搭載吸嘴加熱模塊、料盤/晶圓放置盤、超聲模塊、激光加熱模塊、UV點膠及固化模塊、熱氮及甲酸工藝保護氣體模塊、基低預熱模塊、過程監控模塊、芯片倒裝焊接模塊。 在電子設備(MicroLED、miniLED顯示芯片、下一代手機上的公制03015、008004器件)、大型醫療設備(核心成像模塊組裝)、光器件(激光器LD鈀條組裝、VCSEL、PD、LENS等組裝)、半導體(MEMS器件、射頻器件、微波器件和混合電路)等領域應用廣泛。 AM-X系統會實時記錄每一件產品的貼裝數據，可以自由靈活的查詢到生產狀況，同時根據動態數據進行調整貼裝補償數據，以達到最佳的生產狀態。
View details
NEWS
新聞資訊
2023
06-07
SEMICON CHINA 2023 展會 微組半導體誠邀您參觀
展位號：E7323 新品重磅發布、誠邀您相聚！
2023
01-13

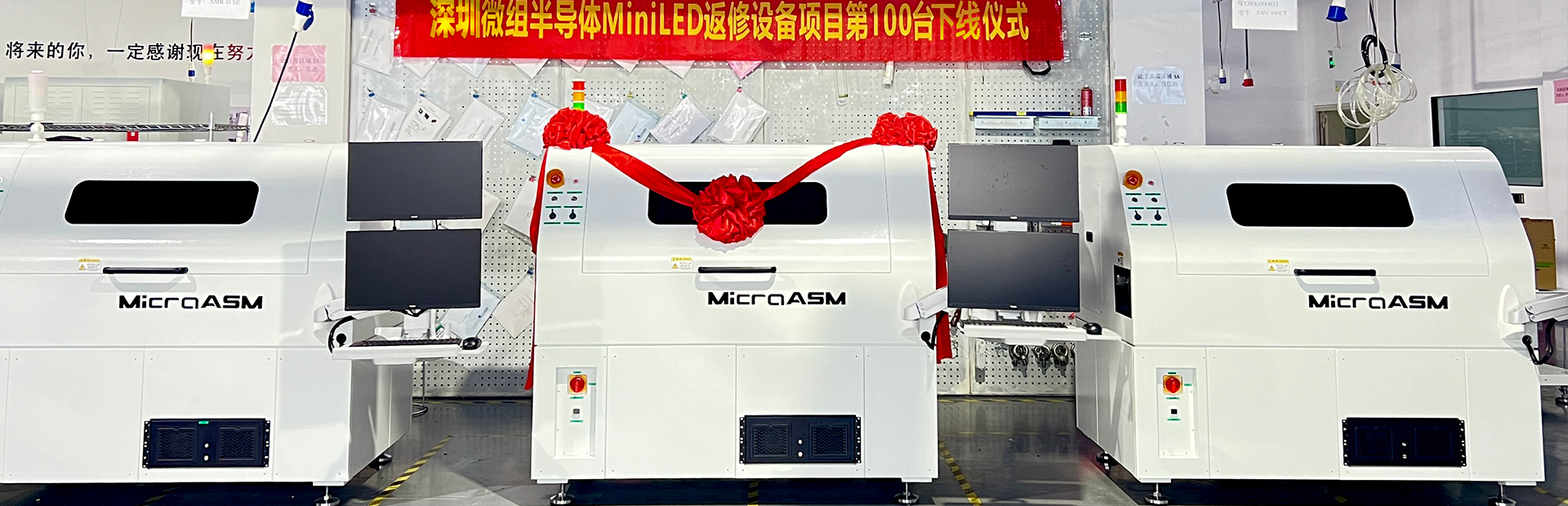

微組半導體MInI LED返修設備項目第100臺下線儀式
MInI LED返修設備項目第100臺下線儀式
2022
06-07
Flip Chip封裝技術
傳統的封裝技術是將芯片放置在引腳上，然后用金線將die上的pad和lead frame連接起來(wire bond),但是這種技術封裝出來的芯片面積會很大，已經不滿足越來越小的智能設備，所以Flip Chip技術應用而生。 工業上不可能把die切割出來以后再去長bump，所以在wafer切割成die之前要完成bump，因此這也被稱為wafer level chip size package(WLCSP)。
2022
06-02
光電器件倒裝封裝
光電器件倒裝封裝 ? ?一個不斷增長的需求，包括光學器件，如激光器和微電子組件的高亮度 LED 對制造商提出了新的挑戰。 Finetech 設備專注于解決那些需要最高貼裝精度，精確的鍵合溫度，可控制的壓力變化的挑戰。 ? ?連接到其他線路板元件上的光學元件的保養以及校準的位置將對組裝后成品的產品生命周期起到決定性的作用（包括最佳的產品表現以及達到最高的可信度）。原始貼裝元件的準確度以及線路元件靈敏度的結合取決于設備的性能以及可控制度，保持產品生命周期的準確性取決于組裝原材料質量的優劣。 ? ?在倒裝芯片的高密度組裝中，使用焊料是一種比較流行的做法，AuSn 金錫焊料預植一直以來被用于無助焊劑的管殼封裝、芯片貼裝和熱沉貼裝。 現在 AuSn 焊料已經成為用于倒裝芯片的精密光學芯片粘接材料的選擇。金錫有很多優點在這個應用中 AuSn 焊料的優點 無需助焊劑 不同于普通的焊料，Au/Sn 不需要助焊劑來清除表面的氧化層，省去助焊劑及助焊劑清除的步驟可以縮短組裝工藝流程這也避免因清除助焊劑殘留而導致的對光學組件的污染。 硬度 一旦熔化形成金錫合金，隨著時間的推移也不會有形變、軟化的產生。 浸潤性 金錫材料可以與焊點形成強度高、均勻性好、無空洞的連接，而這恰恰是一些新型無鉛材料的缺點。 抗腐蝕性 Au/Sn 材料的抗腐蝕性較好，不需要額外的措施來輔助。 優異的熱性能 Au/Sn 高的導熱率可以迅速將熱量帶走而不產生額外的壓力，這在高密度封裝中是一個重要問題。 高的電導率 Au 高的電導率為大功率器件提供了低電阻連接。 長期穩定性 當沉積在Ni，Pd 或 Pt 上時，金屬間化合物的生長速率較低。 無鉛驗證 在無鉛要求產生的一大批不知名的無鉛焊料之前，AuSn 器件封裝已經使用了數十年。 金錫規則 惰性氣體保護 在金錫焊接過程中，使用惰性氣體保護無需使用助焊劑也可以去除元件表面的氧化層。 Au-Sn 凸點 圖 1 為簡化的 AuSn 相圖，顯示了在 278℃ 的共晶溫度下，包含質量分數 80% 的 Au 以及質量分數為 20% 的 Sn。圖 1 同樣說?明在共晶比例之上，隨著 Au 含量的增加，熔點快速增加。 例如經實驗，1% 的 Au 成分的增加，熔點會提高 30℃，這是 Au80-Sn20 bumping 的材料特性。一個成熟的凸點形成方法是電鍍一層厚的金層，再以一層薄的錫層覆蓋，兩者的比例要控制的合理。凸點回流得到共晶成分。 別的凸點形成方法包括在正確的比例黃金和錫層交替連續蒸發，回流具有合適組分的預成型錫球，印刷或噴射 AuSn 焊料膏，或采用單一的成分可控的金錫合金溶液進行電鍍。 光電器件組裝工藝 光電器件組裝要求是對準位置、貼裝位置、鍵合溫度、壓力和時間的控制都有極高地精度控制能力，一臺優秀的設備必須要有自動控制這一切的能力。 結論 和別的焊料相較而言，金錫共晶焊料具有很多優點，所以更適合使用在封裝光電器件上，同時也需要和設備的能力和工藝工程緊密地結合在一起。一臺全自動設備可以做到貼裝精度 5μm 左右。 ? ?
2022
04-27
什么是AOI,AOI的作用!
AOI自動光學檢測儀，目前很多工廠都已經將AOI代替了人工目測，實現了在線全自動檢測。
2021
07-10
AMR系列 Mini LED/IC全自動激光返修設備
微組MicroASM AMR系列? Mini LED全自動激光返修設備 用于維修mini LED 焊接不良以及芯片不良的修復，對于焊接不良進行芯片拆除后，進行新芯片貼裝焊接。
PARTNER
合作伙伴
所屬分類概要描述：
1
所屬分類概要描述：
1
所屬分類概要描述：
1
所屬分類概要描述：
1
所屬分類概要描述：
1
所屬分類概要描述：
1
所屬分類概要描述：
1
所屬分類概要描述：
1
所屬分類概要描述：
1
所屬分類概要描述：
1
所屬分類概要描述：
1
所屬分類概要描述：
1
所屬分類概要描述：
1
所屬分類概要描述：
1
所屬分類概要描述：
1
所屬分類概要描述：
1
